FR Führungsring Stange

Regular price
€0,00
Sale price
€0,00
Regular price
Sold out
Unit price
per
Tax included.



Anwendungsbereich
Führungselement für Stangen in Hydraulikzylindern.
Betriebstemperatur
   FR Q5029 -50 °C bis +120 °C
   FR Q5038 -50 °C bis +130 °C
   in HFA-, HFB- und HFC Flüssigkeiten -30 °C bis +80 °C
   in Wasser max. +100 °C
Druckfestigkeit nach EN ISO 604
   FR Q5029 270 N/mm2
   FR Q5038 340 N/mm2
Wasseraufnahme nach DIN 53495
   FR Q5029 1% bis 2%
   FR Q5038 <0,1%
Gleitgeschwindigkeit ≤ 0,5 m/s

Werkstoffe
Duroplastische Kunststoffharze mit Gewebeverstärkung.
Q5029: Phenolharz-Baumwollgewebe-Laminat
Q5038: Phenolharz-Acrylgewebe-Laminat + PTFE. Farbe: braun.

Die Führungsringe Profil FR sind offen und lassen sich daher leicht montieren. Sie sind außerordentlich verschleißfest und eignen sich als Stangenführung. Bei Verwendung dieser Führungsringe vereinfacht sich die Konstruktion des Kolbens und des Zylinderkopfes.

Einbauhinweise
Bei Kolbendurchmessern bis 100 mm empfehlen wir unsere Führungsringe FK.

Oberflächen siehe Kapitel „Allgemeine Einbauhinweise“.

Für Bunt- und Leichtmetallzylinder verwenden Sie bitte unser Führungsband Profil F3 (PTFE, kohlegefüllt).

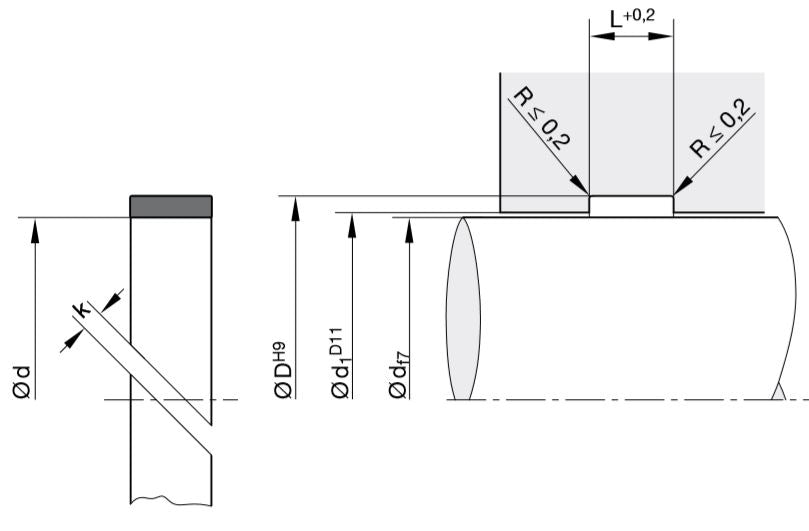

Die montierten Ringe müssen zwischen den schräggeschnittenen Enden einen Schnittspalt „k“ haben: k = 0.008 x d + 2
Der errechnete Wert für „k“ ist auf ganze Millimeter aufzurunden.

Für die Berechnung der zulässigen Radialkraft wird die projizierte Fläche d ∙ H (Stange) zugrunde gelegt.

Beispiel: Zulässige Radialkraft FR für Stangendurchmesser d = 80 mm, Länge L = 15 mm bei Verwendung von Werkstoff Q5038 und 4-facher Sicherheit:

FR = (d · L · q) : ν= (80 · 15 · 270) : 4 = 81 000 N

Empfehlung zur Festlegung des Sicherheitsfaktors ν: ν > 3

Berechnung der gestreckten Führungsbandlänge
„U“ (Stange) = π ∙ (d + S) - k

  • Geringes Führungsspiel durch kleinste Fertigungstoleranzen der Führungselemente.
  • Schwingungsdämpfende Wirkung.
  • Extremer Verschleißwiderstand.
  • Verbesserte Gleiteigenschaften durch Oberflächenstruktur.
  • Wesentlich höhere zulässige Flächenpressung im Vergleich zu anderen Führungsbandmaterialien.
  • Abmessungen gemäß ISO 10766.
  • Auch lieferbar als Meterware.
  • Aufgrund des Fertigungsverfahrens ist jeder beliebige Nenndurchmesser lieferbar.
  • Montage in geschlossene und hinterschnittene Einbauräume.
Bei besonderen Betriebsbedingungen (spezifische Druckbelastung, Temperatur, Geschwindigkeit, Einsatz in Wasser, HFA-, HFB-Flüssigkeiten usw.) wenden Sie sich bitte an unsere Anwendungstechniker, die Werkstoff und Konstruktion auf Ihren speziellen Anwendungsfall abstimmen.
