PZ (NBR/FKM) Kolbendichtung

Regular price
€0,00
Sale price
€0,00
Regular price
Sold out
Unit price
per
Tax included.



Anwendungsbereich
Betriebsdruck ≤ 12 bar
Betriebstemperatur -20 °C bis +80 °C
Gleitgeschwindigkeit ≤ 1 m/s
Medien Druckluft, sowohl geölt als auch ölfrei (nach Montagefettung)

Werkstoffe
Standard: N3571, NBR-Compound (≈ 70 Shore A).
Für tiefe Temperaturen: N8602, NBR-Compound (≈ 70 Shore A).
Für hohe Temperaturen: V3681, FKM-Compound (≈ 80 Shore A).

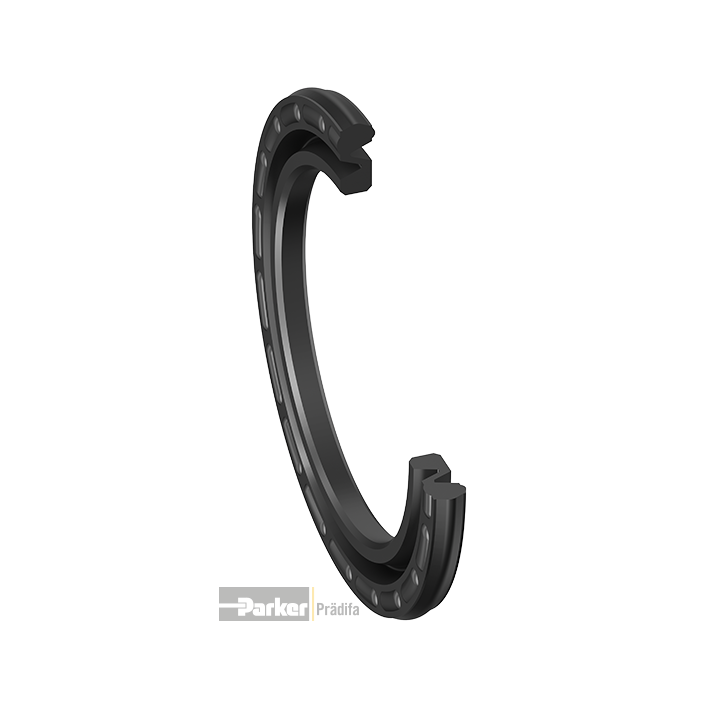

Die Pneumatik-Kolbendichtung Profil PZ wurde für die Abdichtung von Kolben in Pneumatikzylindern und in Ventilen entwickelt. Die beidseitig druckbeaufschlagbare Kolbendichtung zeichnet sich durch geringe Einbaumaße aus.

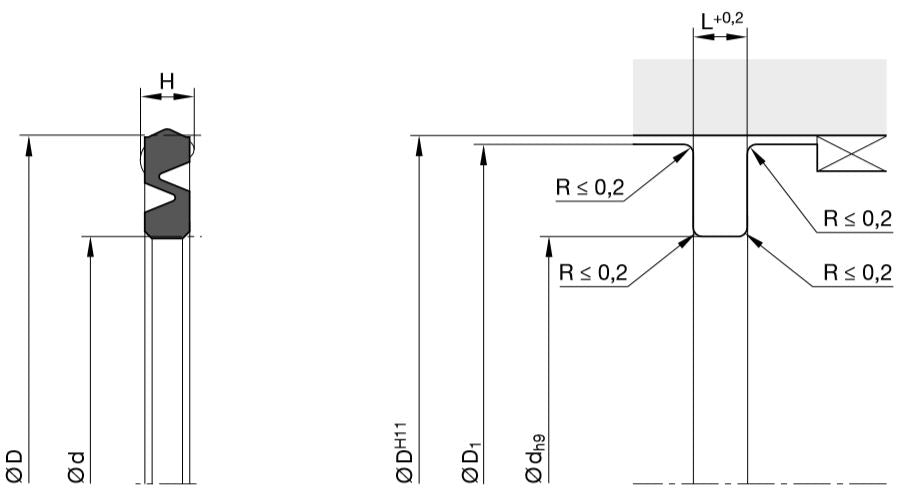

Einbauhinweise
Pneumatik-Kolbendichtungen Profil PZ lassen sich leicht durch Überziehen in die vorgesehenen Nuten montieren. Um die Dichtung bei der Montage nicht zu beschädigen, ist es erforderlich, scharfe Kanten am Kolben und am Zylinderrohr zu brechen. Für den Betrieb mit ölfreier Luft ist es unerlässlich, vor der Montage des Kolbens einen geschlossenen Schmierfilm im Zylinderrohr aufzubringen, damit eine hohe Betriebsdauer erreicht wird. Zur Führung des Kolbens empfehlen wir unser darauf abgestimmtes Kolbenführungsband Profil F2. Der Außendurchmesser des Kolbens ist dann maßlich so auszuführen, dass sich die bei Profil F2 angegebenen Spaltmaße ergeben.

  • Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
  • Gute Dichtwirkung bei kleinsten Einbauverhältnissen.
  • Kann auch einfach wirkend eingesetzt werden.
  • Guter Verschleißwiderstand.
  • Durch Kleinstbauweise geringe Haftreibung sowie niedrige dynamische Reibung.
  • Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
  • Geeignet für vollautomatische Montage.
  • Montage auf einteilige Kolben möglich.
  • Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl.
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
  • Kurze axiale Einbaulänge.
  • Montage in geschlossene Einbauräume.
Bei besonderen Betriebsbedingungen (spezifische Druckbelastung, Temperatur, Geschwindigkeit, Einsatz in Wasser, HFA-, HFB-Flüssigkeiten usw.) wenden Sie sich bitte an unsere Anwendungstechniker, die Werkstoff und Konstruktion auf Ihren speziellen Anwendungsfall abstimmen.
