EK (NBR/PUR) Komplettkolben

Regular price
€0,00
Sale price
€0,00
Regular price
Sold out
Unit price
per
Tax included.



Anwendungsbereich
Komplettkolben für einfachwirkende Pneumatikzylinder mit und ohne Endlagendämpfung, bei denen keine zu hohen Seitenführungskräfte (lange Hübe sowie Knickmomente) auftreten.
Betriebsdruck ≤ 16 bar
Betriebstemperatur -30 °C bis +80 °C
Gleitgeschwindigkeit ≤ 1 m/s
Medien Druckluft, sowohl geölt als auch ölfrei (nach Montagefettung)

Werkstoffe
Standardwerkstoff ist ein Elastomer auf NBR-Basis mit einer Härte von ca. 71 Shore A mit einvulkanisierter Metallscheibe, bzw. 78 Shore A für Durchmesser > 100 mm.

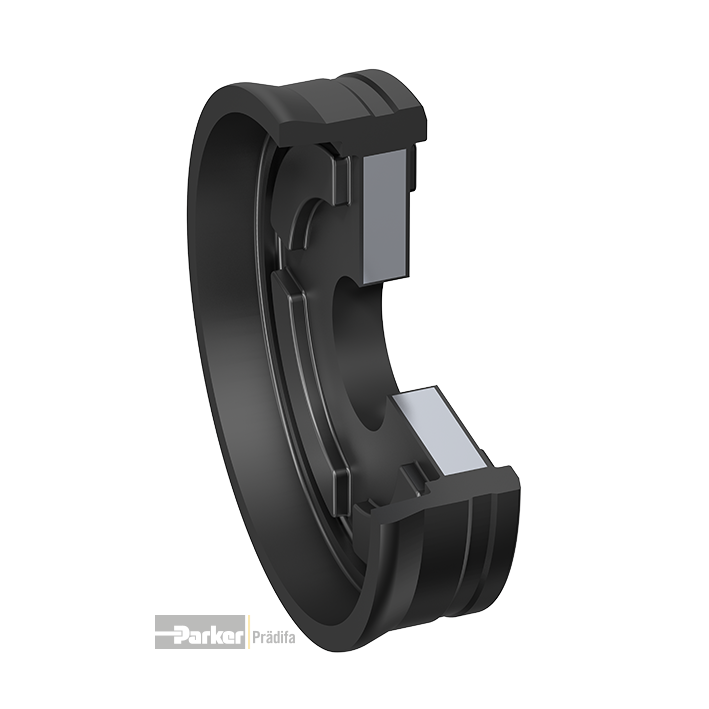

Der einfach wirkende Pneumatik-Komplettkolben Profil EK ist eine Topfmanschette mit einer einvulkanisierten Metallscheibe als Stützteil und erfüllt zwei Funktionen: Abdichten und Führen.

Einbauhinweise
Der Pneumatik-Komplettkolben EK wird mit der Kolbenstange verschraubt. Die Schraubverbindung sollte gegen Lösen gesichert sein. Bei Betrieb mit trockener und entölter Luft sind der Kolben und der Zylinder mit einem geeigneten Langzeitfett zu versehen. Es ist darauf zu achten, dass die Dichtlippen bei den Endanschlägen den Zylinderboden bzw. -deckel nicht berühren (siehe auch Maß „Ø dm“).

  • Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
  • Sofortiges Ansprechen (volle Druckbeaufschlagung) durch eingearbeitete Belüftungskanäle.
  • Guter Verschleißwiderstand.
  • Idealer Korrosionsschutz durch vollständige Elastomerummantelung.
  • Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
  • Einfache Befestigung auf der Kolbenstange ohne zusätzliche Dichtelemente.
  • Einfache Montage durch integrierte statische Dichtfunktion.
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
  • Auch in doppeltwirkender Ausführung lieferbar.
  • Geringe Bauhöhe des Komplettkolbens ermöglicht kurzbauende Zylinder.
  • Vielseitig einsetzbarer Komplettkolben für nahezu alle Zylinderbauformen.
Bei besonderen Betriebsbedingungen (spezifische Druckbelastung, Temperatur, Geschwindigkeit, Einsatz in Wasser, HFA-, HFB-Flüssigkeiten usw.) wenden Sie sich bitte an unsere Anwendungstechniker, die Werkstoff und Konstruktion auf Ihren speziellen Anwendungsfall abstimmen.
