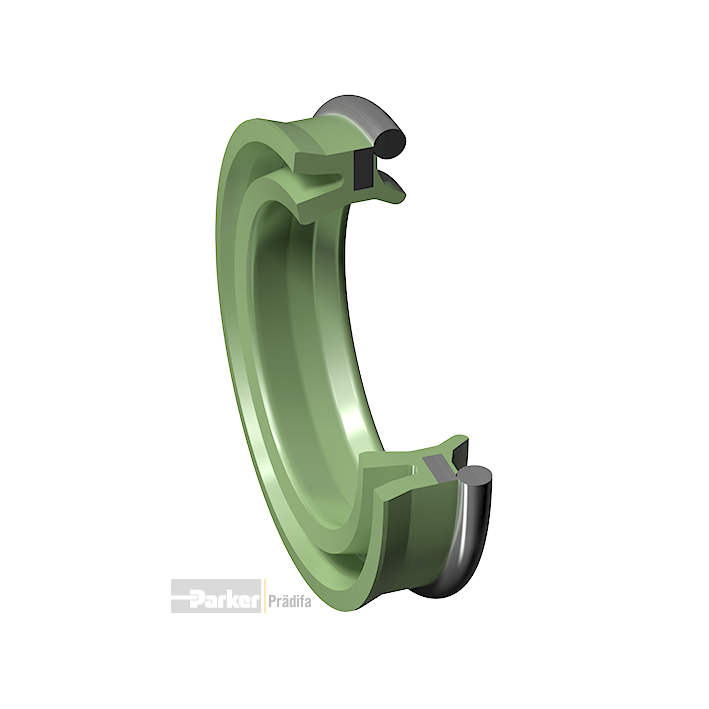

E9 (FKM) Stangendichtung/Abstreifer-Satz

Regular price
€0,00
Sale price
€0,00
Regular price
Sold out
Unit price
per
Tax included.



Anwendungsbereich
Betriebsdruck ≤ 16 bar
Betriebstemperatur -10 °C bis +150 °C
Gleitgeschwindigkeit ≤ 1 m/s
Medien Druckluft, sowohl geölt als auch ölfrei (nach Montagefettung)

Werkstoffe
Der Dicht-Abstreifsatz Profil E9 besteht aus einem PDF-Spezial-Elastomer auf FKM-Basis mit einer Härte von ca. 81 Shore A und metallischem Stützring sowie Runddrahtsprengring nach DIN 7993 Ausführung B.

Der Dicht-Abstreifring E9 für Kolbenstangen von Pneumatikzylindern ist die Hochtemperatur-Variante der Profile E8 und EU.

Einbauhinweise
Der Dicht-Abstreifsatz Profil E9 wird in die Aufnahmebohrung mit einem Einstich für Runddrahtsprengring nach DIN 7993 (Ausführung B) eingebaut. Das Dicht-AbstreifElement wird eingeschoben und durch den leicht einschnappbaren Sprengring fixiert. Bitte achten Sie beim Einbau darauf, dass weder Abstreif- noch Dichtlippe über scharfe Kanten gedrückt und beschädigt werden.
Falls ein Auswechseln des Dicht-Abstreifsatzes erforderlich wird, kann dies selbst bei eingebauter Kolbenstange vorgenommen werden, wenn eine Demontage-Aussparung vorhanden ist (Detail „X“).

  • Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
  • Bifunktionales Element: Dichtung und Abstreifer.
  • Guter Verschleißwiderstand.
  • Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
  • Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl.
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
  • Identischer Einbauraum für E7, E8, E9, EF, EN, ET, EU und EW.
  • Montage in geschlossene und hinterschnittene Einbauräume.
  • Durch die abgestimmte Geometrie der Dicht- und Abstreiflippe werden günstige Reibwerte und hohe Betriebsdauer erreicht.
Bei besonderen Betriebsbedingungen (spezifische Druckbelastung, Temperatur, Geschwindigkeit, Einsatz in Wasser, HFA-, HFB-Flüssigkeiten usw.) wenden Sie sich bitte an unsere Anwendungstechniker, die Werkstoff und Konstruktion auf Ihren speziellen Anwendungsfall abstimmen.
