ZW (NBR) Kolbendichtsatz

Regular price
€0,00
Sale price
€0,00
Regular price
Sold out
Unit price
per
Tax included.



Anwendungsbereich
Dichtsatz für doppeltwirkende Kolben in Pressen, Steuerzylindern, Stütz- und Stellzylindern für Industrie- und Mobilhydraulik.
Betriebsdruck ≤ 400 bar
Betriebstemperatur -35 °C bis +100 °C
   in HFA-, HFB- und HFCFlüssigkeiten +60 °C
Gleitgeschwindigkeit ≤ 0,5 m/s

Werkstoffe
Gummiteil: Hochverschleißfester NBR-Werkstoff NB078 mit einer Härte von 80 Shore A.
Anti-Extrusionsringe: Hochfestes, verschleißoptimiertes Polyesterelastomer (W5035). Winkelführungsringe: Thermoplast für hohe Druckfestigkeit auch bei erhöhter Temperatur (W5301).

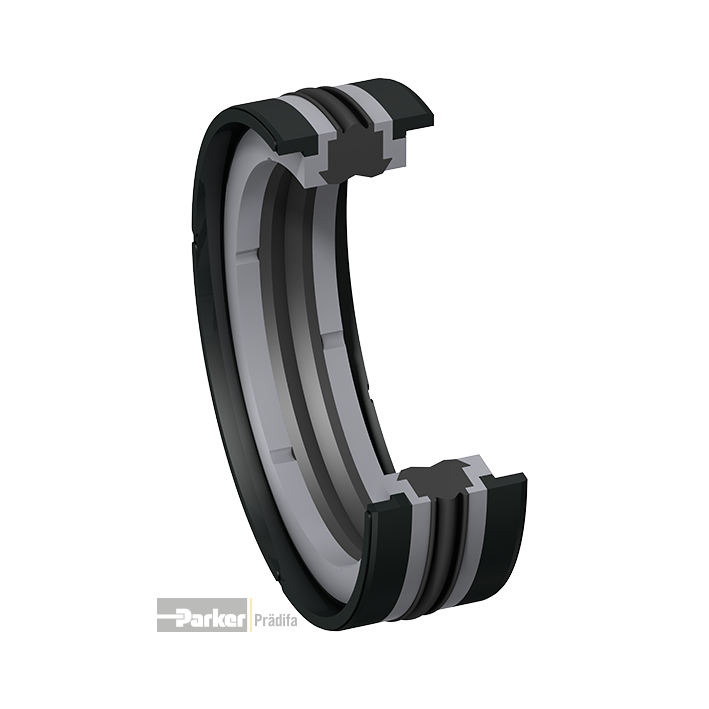

Der doppeltwirkende Kolbendichtsatz Profil ZW besteht aus einem ElastomerDichtteil, zwei Anti-Extrusions- und zwei Winkelführungsringen.

Einbauhinweise
Scharfe Kanten und Grate im Montagebereich der Dichtung sind zu entfernen. Die Montage erfolgt in der Reihenfolge „Gummidichtung, Antiextrusionsringe, Winkelführungsringe“. Dabei ist darauf zu achten, dass die Stoßstellen (Spalte) der Winkelführungs- und Anti-Extrusionsringe versetzt zueinander angeordnet werden.

  • Guter Verschleißwiderstand.
  • Montage auf einteilige Kolben möglich.
  • Montage in geschlossene und hinterschnittene Einbauräume.
Bei besonderen Betriebsbedingungen (spezifische Druckbelastung, Temperatur, Geschwindigkeit, Einsatz in Wasser, HFA-, HFB-Flüssigkeiten usw.) wenden Sie sich bitte an unsere Anwendungstechniker, die Werkstoff und Konstruktion auf Ihren speziellen Anwendungsfall abstimmen.
