MK (PUR/FKM) Kolbendichtung/Führungselement

Regular price
€0,00
Sale price
€0,00
Regular price
Sold out
Unit price
per
Tax included.



Anwendungsbereich
Betriebsdruck ≤ 12 bar
Betriebstemperatur -30 °C bis +80 °C
Gleitgeschwindigkeit ≤ 1 m/s
Medien Druckluft, sowohl geölt als auch ölfrei (nach Montagefettung)

Werkstoffe
Standard: P5010, Ultrathan® (TPU)-Compound (≈ 90 Shore A).
Für tiefe Temperaturen: P5075, Ultrathan® (TPU)-Compound (≈ 80 Shore A).
Für hohe Temperaturen: V3664, FKM-Compound (≈ 85 Shore A).

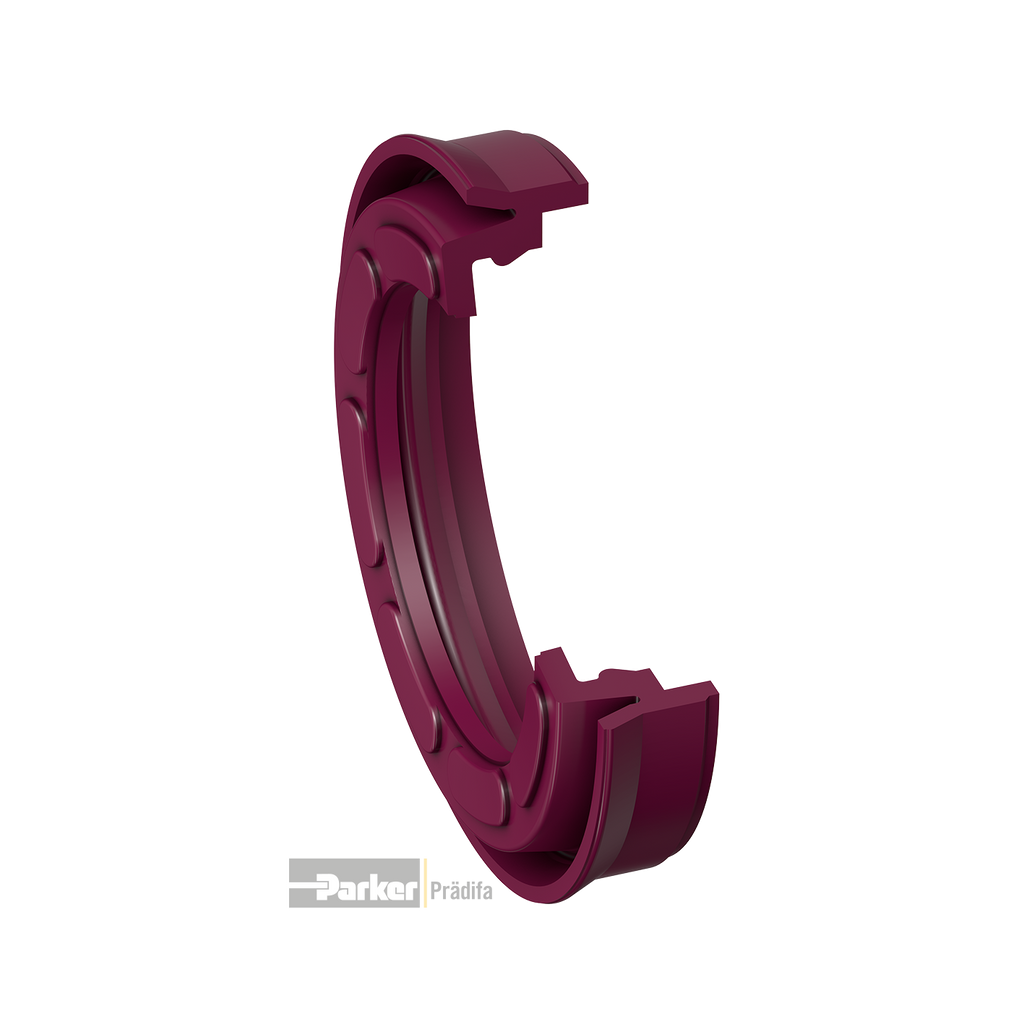

Die Ultrathan®-Kolbendichtung Profil MK ist ein Dichtelement mit integriertem Führungssteg und Dämpfungspuffern. Das Dicht-Führungselement kann auf Kolben sowohl mit als auch ohne Dauermagnet eingesetzt werden. Beim Einsatz in Magnetkolben kapselt das Dicht-Führungselement den Dauermagneten ein.

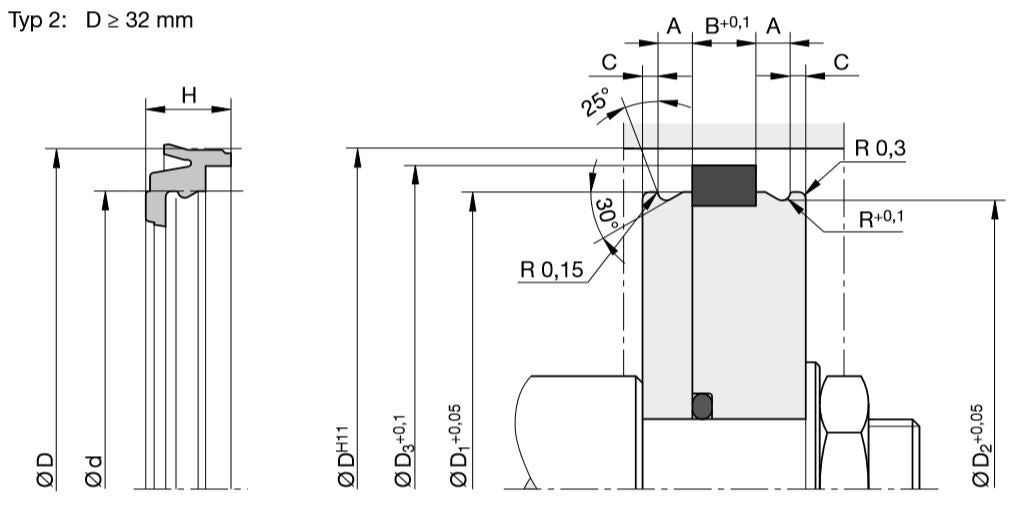

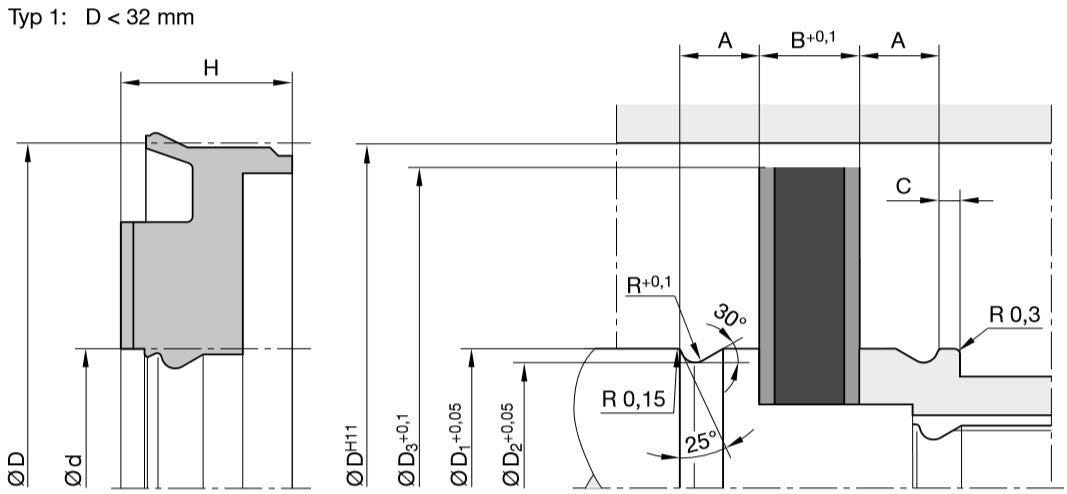

Einbauhinweise
Die Kolbendichtung MK wird durch Aufschnappen auf den Kolben leicht montiert. Die Haltenut für die Durchmesser 12 - 25 mm wird in die Kolbenstange eingearbeitet. Um die Dichtlippen bei der Montage nicht zu beschädigen, ist es erforderlich, scharfe Kanten am Kolben und am Zylinderrohr zu brechen. Für den Trockenlaufbetrieb ist es unerlässlich, vor der Montage des Kolbens einen geschlossenen Schmierfilm im Zylinderrohr anzubringen, damit eine hohe Betriebsdauer erreicht wird. Aufgrund der integrierten Führungsstege ist kein zusätzliches Führungsband notwendig.

  • Die asymmetrische Haltenut gewährleistet bestmöglichen Formschluss zwischen Dichtelement und Kolben.
  • Mechanische Dämpfung der Zylinder durch stirnseitige Dämpfungspuffer mit eingearbeiteten Be-/Entlüftungskanälen.
  • Multifunktionales Dichtelement. Die Führung im Zylinder wird durch den Führungssteg am Dichtelement übernommen. Aufgrund der Geometrie ist das Dichtelement jedoch nicht zur Aufnahme von großen Radialkräften oder für lange Hübe geeignet.
  • Multifunktionales Element: Dichtung, Führung, Dämpfung.
  • Optimale stirnseitige Abdichtung durch spezielle Geometrie der Dämpfungspuffer.
  • Verhindert metallische Berührung zwischen Kolben und Zylinder. Ideal für Leichtmetall- und Kunststoffzylinder (Riefenbildung).
  • Hohe Laufleistung dank anwendungsoptimierter Werkstoffe.
  • Erleichterte Montage.
  • Montage auf einteilige Kolben möglich.
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
  • Niedriger Druckverformungsrest.
Bei besonderen Betriebsbedingungen (spezifische Druckbelastung, Temperatur, Geschwindigkeit, Einsatz in Wasser, HFA-, HFB-Flüssigkeiten usw.) wenden Sie sich bitte an unsere Anwendungstechniker, die Werkstoff und Konstruktion auf Ihren speziellen Anwendungsfall abstimmen.
