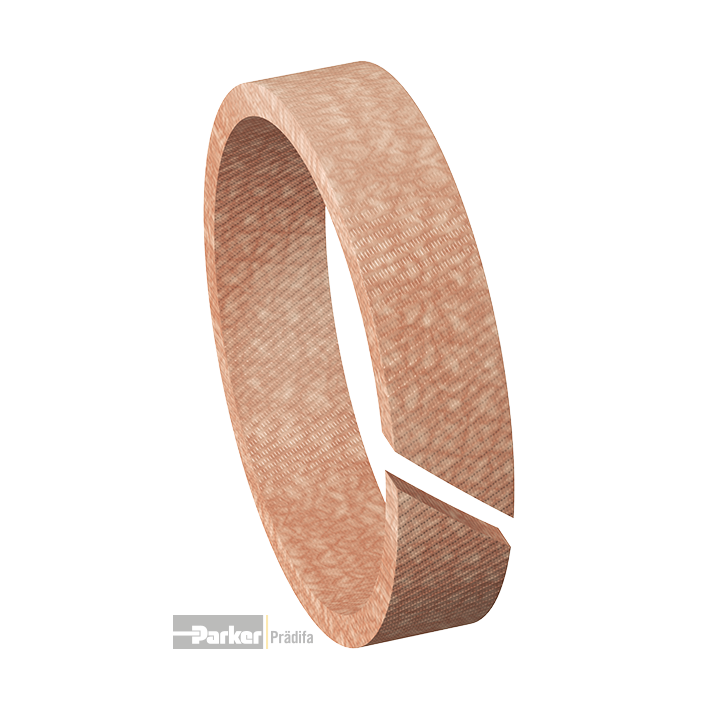

FK Führungsring Kolben

Regular price
€0,00
Sale price
€0,00
Regular price
Sold out
Unit price
per
Tax included.



Anwendungsbereich
Führungselement für Kolben und Kolbenstangen in Hydraulikzylindern.
Betriebstemperatur
   FK Q5029 -50 °C bis +120 °C
   FK Q5038 -50 °C bis +130 °C
   in HFA-, HFB- und HFCFlüssigkeiten -30 °C bis +80 °C
   in Wasser max. + 100 °C
Druckfestigkeit nach DIN 53454
   FK Q5029 270 N/mm²
   FK Q5038 320 N/mm²
Wasseraufnahme nach DIN 53495
   FK Q5029 1 % bis 2 %
   FK Q5038 < 0,1 %
Gleitgeschwindigkeit ≤ 0,5 m/s

Werkstoffe
Duroplastische Kunststoffharze mit Gewebeverstärkung.
Q5029: Phenolharz-Baumwollgewebe-Laminat
Q5038: Phenolharz-Acrylgewebe-Laminat + PTFE. Farbe: braun.

Die Führungsringe Profil FK sind offen und lassen sich daher leicht montieren. Sie sind außerordentlich verschleißfest und eignen sich als Kolbenführung. Bei Verwendung dieser Führungsringe vereinfacht sich die Konstruktion des Kolbens und des Zylinderkopfes.

Einbauhinweise
Oberflächen siehe Kapitel „Allgemeine Einbauhinweise“.

Für Bunt- und Leichtmetallzylinder verwenden Sie bitte unser Führungsband Profil F3 (PTFE, kohlegefüllt).

Die montierten Ringe müssen zwischen den schräggeschnittenen Enden einen Schnittspalt „k“ haben:
k = 0.008 x d + 2
Der errechnete Wert für „k“ ist auf ganze Millimeter aufzurunden.

Für die Berechnung der zulässigen Radialkraft wird die projizierte Fläche D ∙ H (Zylinder) bzw. d ∙ H (Stange) zugrunde gelegt.

Beispiel: Zulässige Radialkraft FR für Zylinderdurchmesser D = 80 mm, Länge L = 15 mm bei Verwendung von Werkstoff Q5038 und 4-facher Sicherheit:

FR = (D · L · q) : ν= (80 · 15 · 270) : 4 = 81 000 N

Empfehlung zur Festlegung des Sicherheitsfaktors ν: ν > 3

Berechnung der gestreckten Führungsbandlänge
„U“ (Stange) = π ∙ (D - S) - k

  • Geringes Führungsspiel durch kleinste Fertigungstoleranzen der Führungselemente.
    Schwingungsdämpfende Wirkung.
  • Extremer Verschleißwiderstand.
  • Verbesserte Gleiteigenschaften durch Oberflächenstruktur.
  • Einfache Schnappmontage auf einen einteiligen Kolben.
  • Wesentlich höhere zulässige Flächenpressung im Vergleich zu anderen Führungsbandmaterialien.
  • Abmessungen gemäß ISO 10766.
  • Auch lieferbar als Meterware.
  • Aufgrund des Fertigungsverfahrens ist jeder beliebige Nenndurchmesser lieferbar.
  • Montage in geschlossene und hinterschnittene Einbauräume.
Bei besonderen Betriebsbedingungen (spezifische Druckbelastung, Temperatur, Geschwindigkeit, Einsatz in Wasser, HFA-, HFB-Flüssigkeiten usw.) wenden Sie sich bitte an unsere Anwendungstechniker, die Werkstoff und Konstruktion auf Ihren speziellen Anwendungsfall abstimmen.
