EU (PUR) Stangendichtung/Abstreifring

Regular price
€0,00
Sale price
€0,00
Regular price
Sold out
Unit price
per
Tax included.



Anwendungsbereich
Betriebsdruck ≤ 16 bar
Betriebstemperatur -35 °C bis +80 °C 1)
Gleitgeschwindigkeit ≤ 1 m/s
Medien Druckluft, sowohl geölt als auch ölfrei (nach Montagefettung)
1) Für höhere Temperaturen siehe Profil E9.

Werkstoffe
Standard: P5008, Ultrathan® (TPU)-Compound (≈ 94 Shore A).
Für tiefe Temperaturen: P5009, Ultrathan® (TPU)-Compound (≈ 94 Shore A).

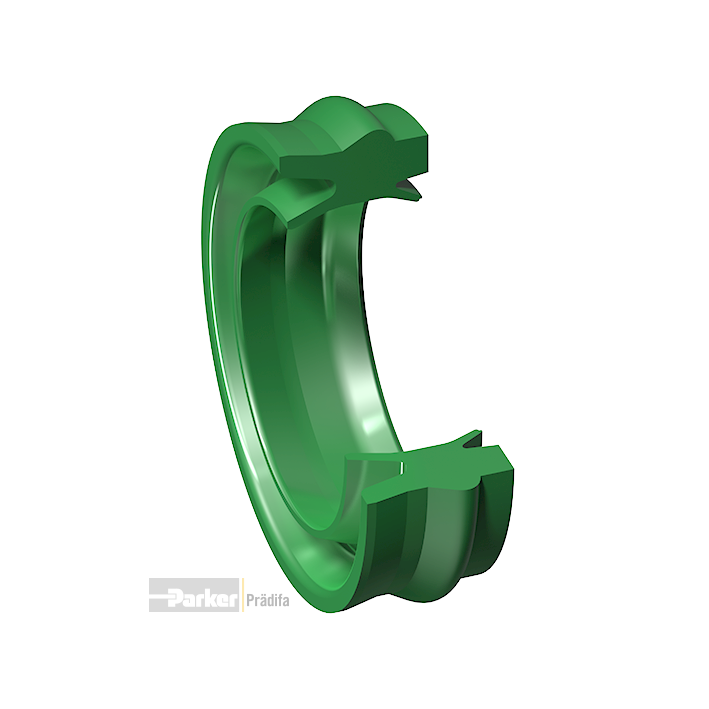

Der selbstsichernde Dicht-Abstreifring EU für Kolbenstangen von Pneumatikzylindern erfüllt gleichzeitig drei Funktionen: Dichten, Abstreifen, Fixieren.

Einbauhinweise

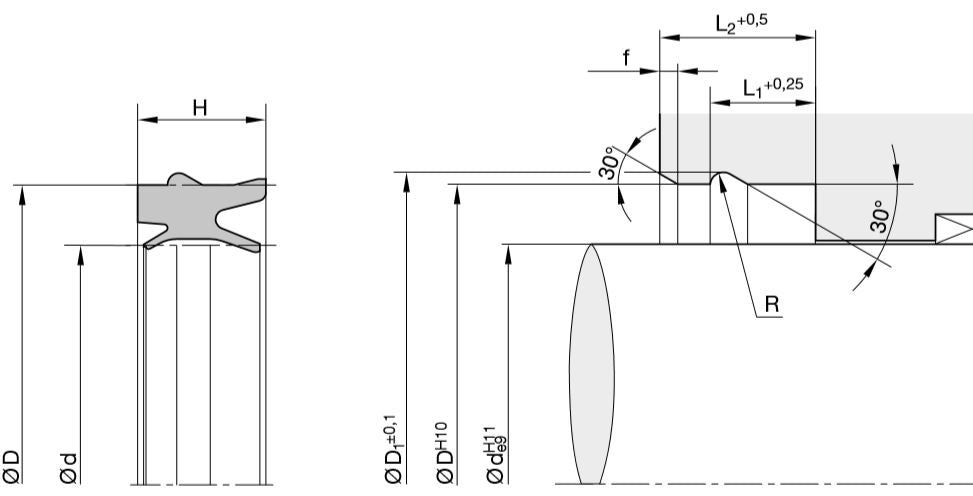

Der Dicht-Abstreifring Profil EU wird in die Aufnahmebohrung mit einem Einstich für Runddrahtsprengring nach DIN 7993 (Ausführung B) eingeschoben und durch den leicht einschnappbaren Haltewulst fixiert. Bitte achten Sie beim Einbau darauf, dass weder Abstreif- noch Dichtlippe über scharfe Kanten gedrückt und beschädigt werden.

  • Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
  • Bifunktionales Element: Dichtung und Abstreifer.
  • Robustes Dichtungsprofil für härteste Betriebsbedingungen.
  • Extremer Verschleißwiderstand.
  • Keinerlei Korrosionsgefahr, da das kombinierte Halte- und Abstreifteil die Verwendung von zusätzlichen Runddrahtsprengringen erübrigt.
  • Lange Betriebsdauer durch abgestimmte Geometrie der Funktionslippen und Auswahl der Werkstoffe.
  • Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
  • Identischer Einbauraum für E7, E8, E9, EF, EN, ET, EU und EW.
  • Montage in offene Einbauräume.
  • Niedriger Druckverformungsrest.
  • Durch die abgestimmte Geometrie der Dicht- und Abstreiflippe werden günstige Reibwerte und hohe Betriebsdauer erreicht.
Bei besonderen Betriebsbedingungen (spezifische Druckbelastung, Temperatur, Geschwindigkeit, Einsatz in Wasser, HFA-, HFB-Flüssigkeiten usw.) wenden Sie sich bitte an unsere Anwendungstechniker, die Werkstoff und Konstruktion auf Ihren speziellen Anwendungsfall abstimmen.
