E4 (NBR/FKM) Kolbendichtung

Regular price
€0,00
Sale price
€0,00
Regular price
Sold out
Unit price
per
Tax included.



Anwendungsbereich
Betriebsdruck ≤ 16 bar
Betriebstemperatur -30 °C bis +80 °C
Gleitgeschwindigkeit ≤ 1 m/s
Medien Druckluft, sowohl geölt als auch ölfrei (nach Montagefettung)

Werkstoffe
Standard: N3578, NBR-Compound (≈ 75 Shore A).
Für tiefe Temperaturen: N8613, NBR-Compound (≈ 80 Shore A).
Für hohe Temperaturen: V3664, FKM-Compound (≈ 85 Shore A).

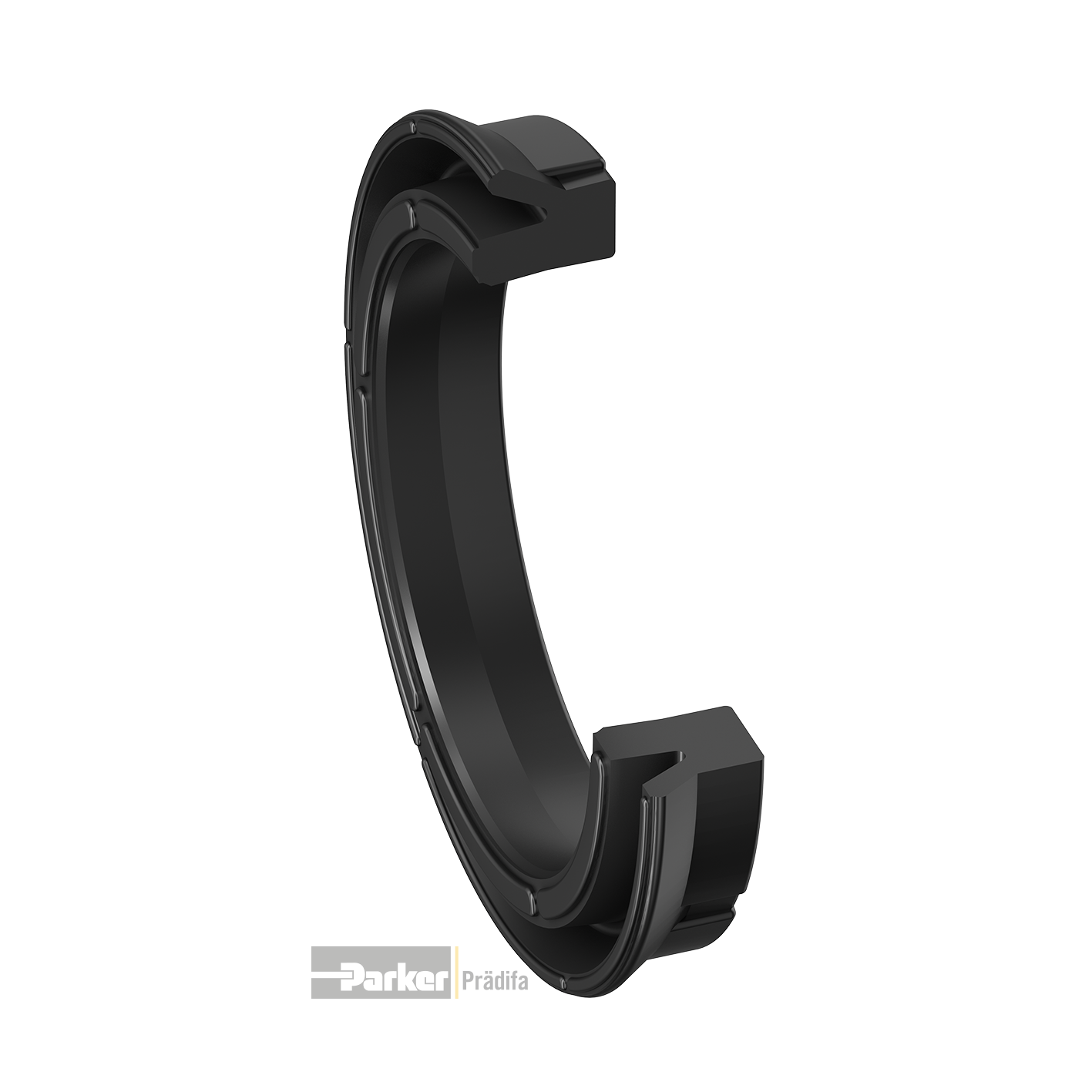

Die Kolbendichtung Profil E4 ist ein Lippenring speziell für den Einsatz in der Pneumatik. Die Abmessungen der Standard-Baureihe Profil E4 entsprechen den Zylinderdurchmessern nach ISO 3320 bzw. CETOP RP 52 P, RP 43 P und RP 53 P. Sie sind mit der Standardreihe des in der Pneumatik früher üblichen Profils C2 austauschbar.

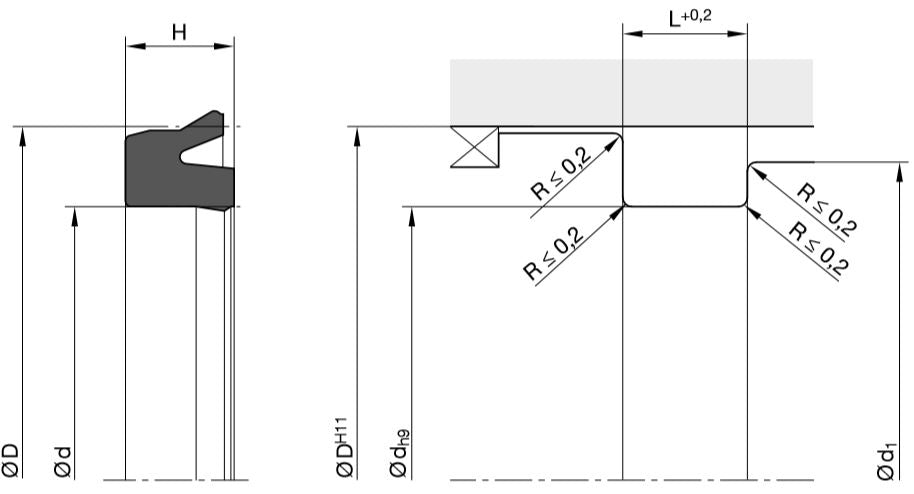

Einbauhinweise
Lippenringe Profil E4 werden durch Überziehen über den Kolbenbund einfach in die Nut gestülpt. Um die Dichtlippen bei der Montage nicht zu beschädigen, ist es erforderlich, scharfe Kanten am Kolben und am Zylinderrohr zu brechen. Für den Betrieb mit ölfreier Luft ist es unerlässlich, vor der Montage des Kolbens einen geschlossenen Schmierfilm im Zylinderrohr aufzubringen, damit eine hohe Betriebsdauer erreicht wird. Zur Führung des Kolbens empfehlen wir unser dafür abgestimmtes Kolbenführungsband Profil F2. Der Außendurchmesser des Kolbens ist dann maßlich so auszuführen, dass sich die bei Profil F2 angegebenen Spaltmaße ergeben.

  • Aufgrund der anwendungsoptimierten Geometrie und Werkstoffe sowohl bei geölter als auch bei ölfreier Druckluft einsetzbar (nach Montagefettung).
  • Geeignet für Zylinder mit Endlagendämpfung.
  • Guter Verschleißwiderstand. • Hohe Laufleistung dank anwendungsoptimierter Werkstoffe.
  • Leichtgängiger Lauf durch optimale schmierfilmerhaltende Geometrie.
  • Erleichterte Montage.
  • Geeignet für vollautomatische Montage.
  • Montage auf einteilige Kolben möglich.
  • Hohe Temperaturbeständigkeit bei geeigneter Werkstoffauswahl.
  • Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
  • Montage in geschlossene Einbauräume.
  • Spezielle Dichtungsgeometrie sorgt für optimale Funktion auch bei gedrosselter Abluft.
Bei besonderen Betriebsbedingungen (spezifische Druckbelastung, Temperatur, Geschwindigkeit, Einsatz in Wasser, HFA-, HFB-Flüssigkeiten usw.) wenden Sie sich bitte an unsere Anwendungstechniker, die Werkstoff und Konstruktion auf Ihren speziellen Anwendungsfall abstimmen.
