Einleitung
KI-generierte Symbolbilder nach einer realen Kundenanwendung – Details aus Vertraulichkeitsgründen verändert.
Ein O‑Ring kann bereits bei der Montage so stark beschädigt werden, dass die Dichtstelle später undicht wird. Häufig entsteht der Schaden, wenn der Dichtring mit einem scharfkantigen Werkzeug über eine Bauteilkante oder in die Nut gehebelt wird. Ein typisches Beispiel ist die Verwendung eines Schlitzschraubendrehers.
Bild 1: Fehlerhafte Montage
Das erste Bild zeigt, wie ein O‑Ring mit einem Schlitzschraubendreher über die Kante eines Anschlussstücks gehebelt wird. Dabei konzentriert sich die Kraft auf die schmale Spitze des Werkzeugs. Der O‑Ring wird zwischen Schraubendreher und Metallkante eingeklemmt und örtlich stark verformt.
Rutscht die Spitze ab oder wird der Ring unter Spannung weitergeschoben, kann sie in die Elastomeroberfläche einschneiden. Die Beschädigung ist während der Montage nicht immer sofort sichtbar. Der O‑Ring kann anschließend scheinbar korrekt in seiner Nut liegen, obwohl seine Oberfläche bereits verletzt wurde.

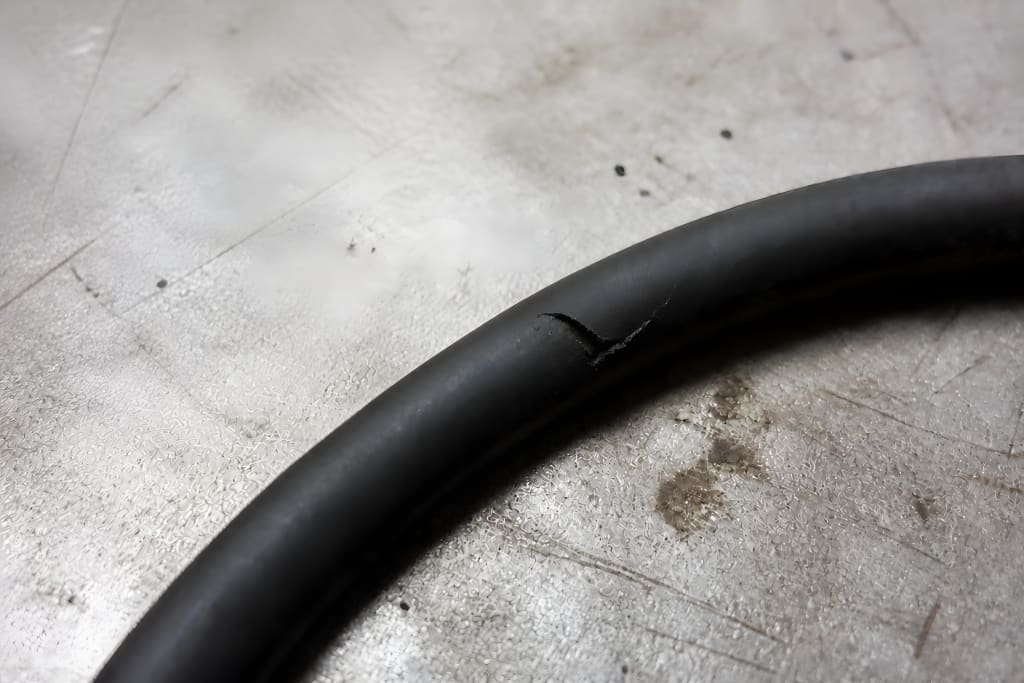

Bild 2: Typisches Schadensbild
Das zweite Bild zeigt die mögliche Folge einer solchen Montage. Erkennbar ist eine örtlich begrenzte, schräg verlaufende Kerbe. An einer Seite wurde eine dünne Gummilippe aus der Oberfläche herausgeschnitten und teilweise abgelöst. Der übrige Bereich des O‑Rings behält dagegen weitgehend seinen ursprünglichen runden Querschnitt.
Diese Kombination aus lokalem Einschnitt, kleiner Materialfahne und angrenzender Quetschstelle spricht für eine mechanische Beschädigung. Sie unterscheidet sich von chemischer Quellung, thermischer Versprödung oder normalem Verschleiß, die meistens größere Bereiche der Dichtung betreffen.
Wie entsteht die Undichtigkeit?
Im eingebauten Zustand wird der O‑Ring zusammengedrückt und soll den Dichtspalt gleichmäßig verschließen. Eine Kerbe unterbricht diese gleichmäßige Kontaktfläche. Unter Betriebsdruck kann das Medium entlang der beschädigten Stelle einen Leckageweg bilden.
Zusätzlich wirkt die Kerbe als Spannungsspitze. Bei Druckwechseln, Bewegungen oder Temperaturänderungen kann sich der Einschnitt weiter öffnen. Kleine Schäden, die bei der Montage zunächst unauffällig erscheinen, können deshalb erst während des Betriebs zu einer sichtbaren Leckage oder zum vollständigen Ausfall der Dichtung führen.
Typische Erkennungsmerkmale
| Merkmal | Einordnung |
|---|---|
| Örtlich begrenzter, scharfkantiger Einschnitt | Schaden konzentriert sich auf eine kleine Stelle – typisch für Werkzeugkontakt |
| Schräg oder quer verlaufende Kerbe | Verlauf folgt der Werkzeugbewegung, nicht der Ringgeometrie |
| Dünne, teilweise abgelöste Gummilippe | Material wurde herausgeschnitten, kein Abtrag durch Verschleiß |
| Kleine Quetsch- oder Druckstelle neben dem Schnitt | Zeigt die Klemm- oder Hebelstelle des Werkzeugs |
| Weitgehend unveränderter O‑Ring-Querschnitt | Kein flächiger Angriff – grenzt Montageschaden von Quellung und Versprödung ab |
| Keine flächige Quellung oder gleichmäßige Versprödung | Schließt chemischen Angriff und thermische Überlastung als Hauptursache aus |
Mögliche Ursachen
Neben einem Schlitzschraubendreher kommen auch andere scharfkantige Hilfsmittel als Ursache infrage. Dazu gehören Metallhaken, Messer, spitze Zangen oder ungeeignete Montagehebel. Ähnliche Schäden können außerdem an scharfen Gewinden, Graten, Bohrungskanten oder beschädigten Einführschrägen entstehen.
Eine abschließende Ursachenbestimmung sollte deshalb nicht allein anhand des O‑Rings erfolgen. Auch Nut, Gegenlauffläche, Gewinde und sämtliche Kanten im Montageweg sind zu kontrollieren.
Vorbeugung
Für die Montage sollten stumpfe, kantenfreie Werkzeuge aus Kunststoff oder einem anderen geeigneten weichen Material verwendet werden. Scharfkantige Schraubendreher und Metallhaken sind zu vermeiden.
Vor dem Einbau sind Nut und Bauteilkanten auf Grate, Beschädigungen und Verschmutzungen zu prüfen. Gewinde und scharfe Übergänge können mit einer Montagehülse abgedeckt werden. Ein für Werkstoff und Anwendung geeignetes Montagehilfsmittel reduziert Reibung und verhindert, dass sich der O‑Ring verdreht oder an einer Kante festhängt.
Nach der Montage sollte kontrolliert werden, ob der Ring vollständig und ohne Verdrehung in seiner Nut sitzt. Ein sichtbar eingekerbter, angeschnittener oder überdehnter O‑Ring darf nicht weiterverwendet werden. Er muss ersetzt werden, auch wenn die Beschädigung zunächst nur klein erscheint.
Hinweis
Fazit:Montageschäden entstehen oft unbemerkt und zeigen sich erst im Betrieb als Leckage. Ein kurzer Kontrollblick nach der Montage und das richtige Werkzeug sind die einfachsten Maßnahmen, um solche Ausfälle zuverlässig zu vermeiden.
