Was ist EN 1514-1?

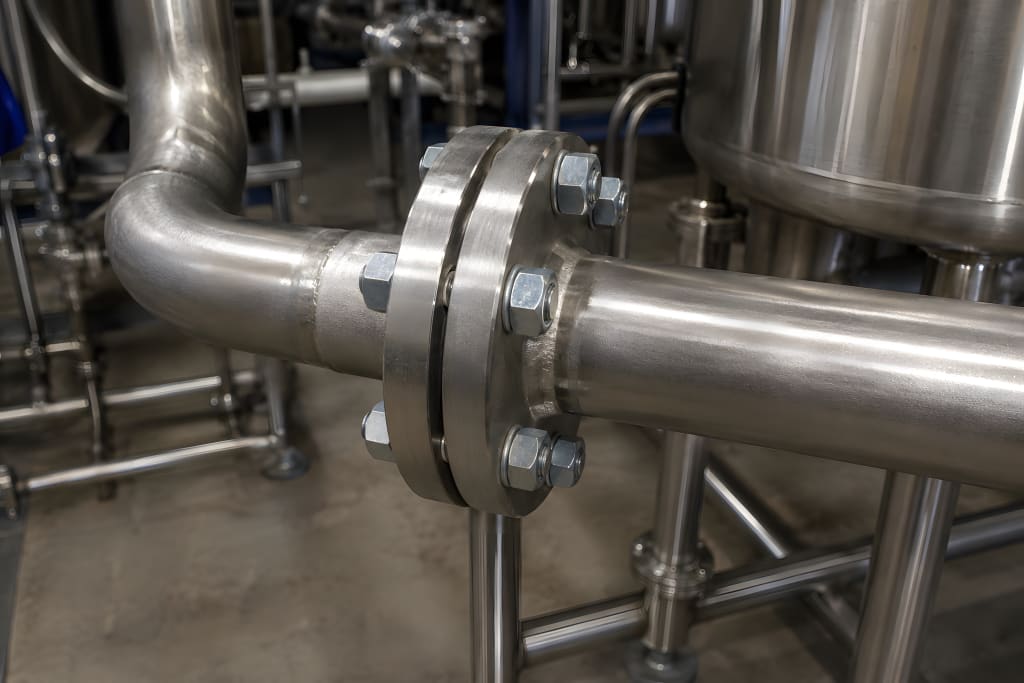

EN 1514-1 legt Maße und Toleranzen für nichtmetallische Flachdichtungen (Weichstoff- Flachdichtungen) für Flanschverbindungen nach dem europäischen PN-System (Pressure Nominal) fest. Sie gehört zur Normenreihe EN 1514/EN 12560, die alle wesentlichen Flachdichtungstypen für Rohrleitungs- und Druckbehälterflansche abdeckt.
Was EN 1514-1 normiert:
- Nennweiten DN 10 bis DN 4000
- Druckklassen PN 2,5 bis PN 400
- Außendurchmesser, Innendurchmesser, Maßtoleranzen
- Dickentoleranzen für gängige Einbaulagen (volle Flanschbreite, IBC-Ausführung)
Typische Werkstoffe nach EN 1514-1:
- PTFE und modifiziertes PTFE (z. B. virgin PTFE, expandiertes ePTFE)
- Faserverstärkte Elastomerdichtungswerkstoffe (Weichstoffplatten)
- Grafit-Flachdichtungen (ungefasst)
- Kautschukdichtungen (NBR, EPDM, FKM-basiert)
Wann EN 1514-1 gilt — und wann andere Flanschnormen
| Norm | Dichtungstyp | Anwendung |
|---|---|---|
| EN 1514-1 | Nichtmetallische Flachdichtungen für Flansche nach EN 1092 | Wasser, Gas, Chemie |
| EN 1514-2 | Spiraldichtungen | Mitteldruck und Hochdruck, Dampf, Prozessanlagen |
| EN 1514-4 | Kammprofildichtungen und ummantelte Dichtungen | Hochdruck, hohe Temperaturen, Prozessanlagen |
| EN 12560 | Dichtungen für Class-Flansche nach ASME | Hochdruckanlangen, internationale Auslegung |
Was HP-Dichtungen zu EN 1514-1 liefert
-
Weichstoffdichtungen im gesamten PN-Bereich
PTFE, Grafit, NBR und faserverstärkte Werkstoffe nach EN 1514-1 für alle Standardnennweiten.
-
Zuschnitt nach Maß
Flachdichtungen in Sondermaßen nach Zeichnung — auch bei Sonderflanschen oder nicht genormten Abmessungen.
-
Werkstoffauswahl nach Medium und Druck
PTFE für Chemikalien, Grafit für Heißdampf, EPDM für Heizwasser — wir beraten zur optimalen Werkstoffwahl.
-
EN-13555-Kennwerte verfügbar
Für Flanschberechnungen nach EN 1591-1 stellen wir EN-13555-Dichtungskennwerte für die verwendeten Werkstoffe bereit.
Häufige Fragen zu EN 1514-1
Welche Werkstoffdicke ist nach EN 1514-1 Standard?
Übliche Dicken sind 2 mm und 3 mm. Welche Dicke geeignet ist, hängt von Flansch, Druck, Medium und Dichtungswerkstoff ab.
Was ist der Unterschied zwischen voller Flanschbreite (FF) und IBC?
Full Face (FF): Dichtung bedeckt die gesamte Flanschfläche bis zu den Schraubenbohrungen — bei Flanschen aus weichem Werkstoff (z. B. GFK, PP) bevorzugt. Inside Bolt Circle (IBC): Dichtung liegt nur zwischen den Dichtungsleisten, innerhalb der Schraubenbohrungen — Standard bei Stahlflansche.
Kann ich EN-1514-1-Dichtungen für Trinkwasser einsetzen?
Ja, sofern der Werkstoff die KTW-Bewertung oder WRAS-Zulassung hat. Die EN-1514-1-Konformität allein sagt nichts über Trinkwasserverträglichkeit aus.
